磐熠交换机上云教程

1 登陆交换机

1.1 登录

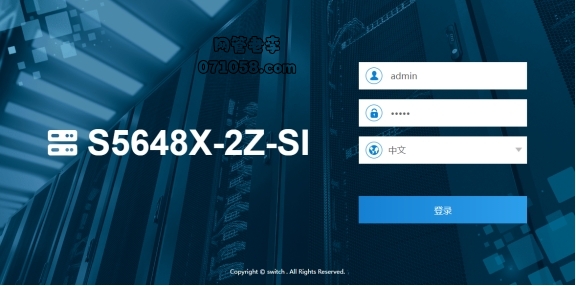

使用web管理设备，设备管理口默认地址192.168.1.1（电脑网线直接连接交换机ETH口），vlanif默认地址192.168.100.100（电脑线直接连接交换机任意一个口），账号：admin,密码：admin

2.1 设置VLAN1接口静态地址
我们使用vlan1上互联网。需要对vlan1设置一个和客户机同网段的IP，如需要以下信息：

交换机vlan1地址 192.168.0.155
掩码 255.255.255.0
网关 192.168.0.254
DNS服务器 8.8.8.8

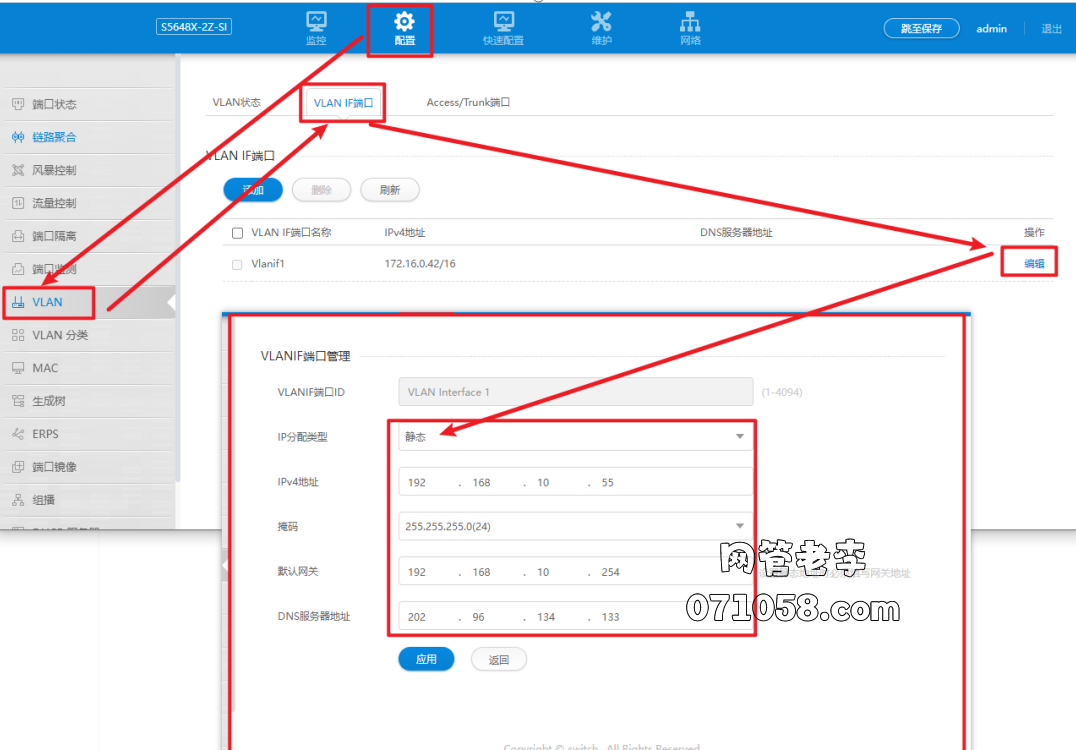

设置步骤：点击【配置】，选择【VLAN】，在【VLANIF接口】中，选中Vlanif1,点击编辑，在打开页面中，选择IP分配类型为【静态】，可以设置vlan1接口的静态地址“点应用后页面就打不开了需要用设置的新ip 登陆，再点右上角的保存配置”

3.1 ping外网

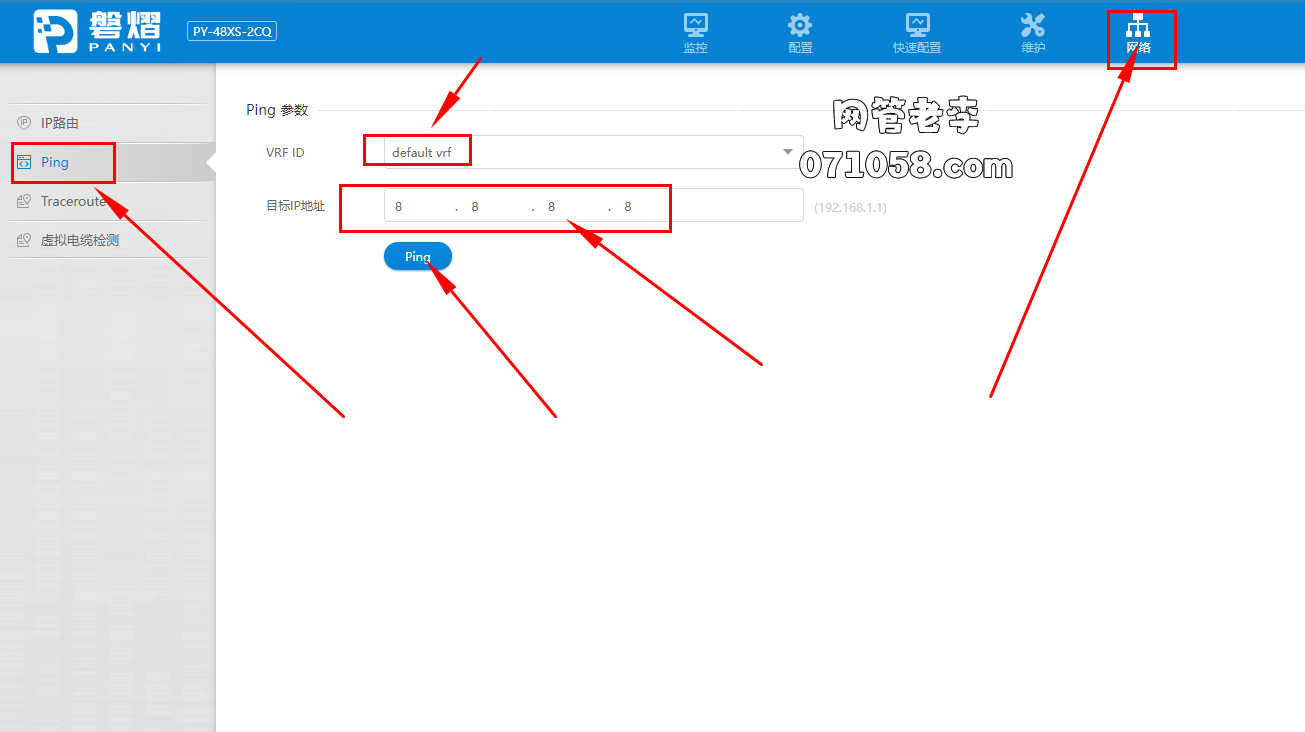

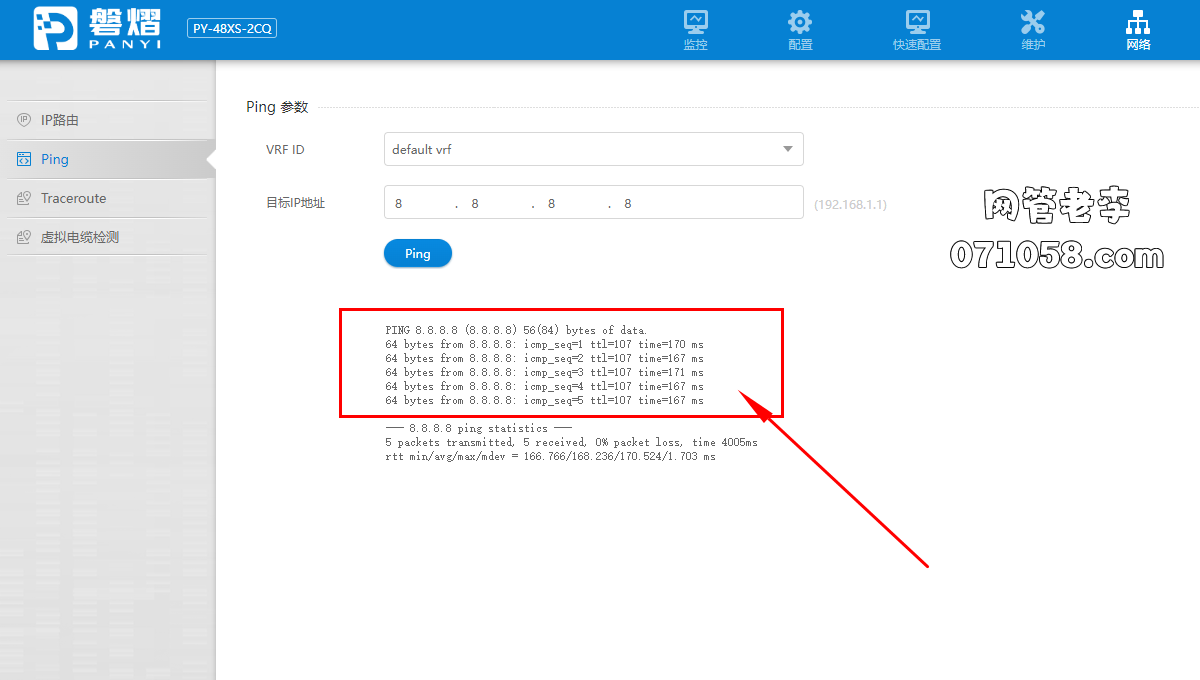

点击右上角的网络选择“ping” ,在 VRF ID 选择 “default vrf ” , 目标ip地址输入 8.8.8.8 点击ping 按钮

如果出现下面的显示说明交换机已经可以上网了

4.1 应用镜像

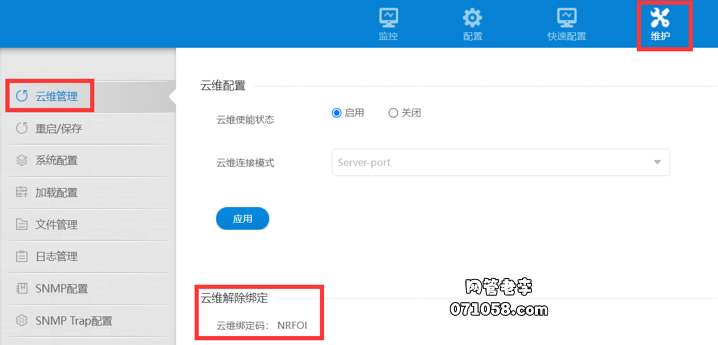

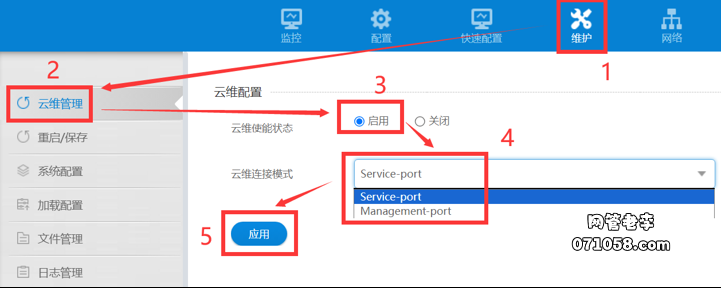

登录交换机WEB页面。点击“维护”菜单。点击“云维管理”进入云维配置页面。点击“启用”按钮。点击“云维连接模式”下拉框，选择设备连接云维平台的模式：Service port点击“应用”按钮，开启交换机的云管理功能

点击“应用”按钮后，等待1分钟后刷新WEB页面。再次进入“云维管理页面”，可以看到设备的“云维绑定码”，表示设备已经成功连接到云维平台。

5.1 新建项目
打开云管理平台：http://net.panyi.vip 输入代理商账号密码

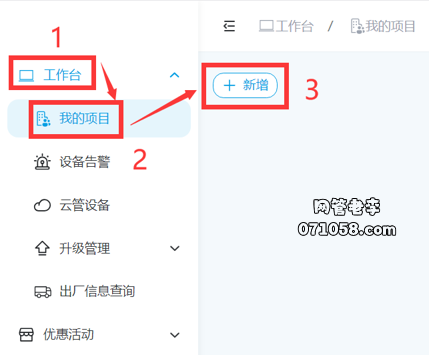

点击“工作台”展开菜单。点击“我的项目”，进入项目管理页面。点击“新增”按钮，进入新增项目页面

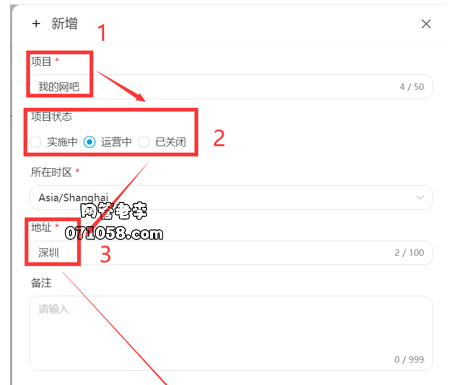

在“新增项目”页面，输入“项目”名称；选择“项目状态”；输入“地址”；点击“确认”按钮，创建网吧项目。

7.2 绑定设备

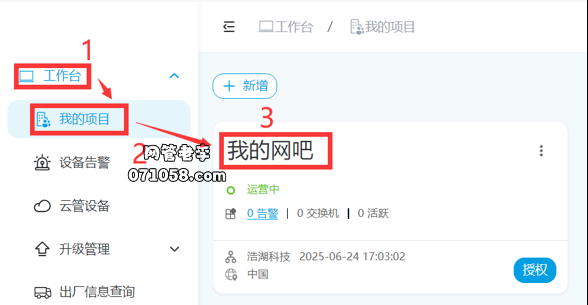

进入“我的项目”页面。点击“我的网吧”，进入“项目管理”页面。

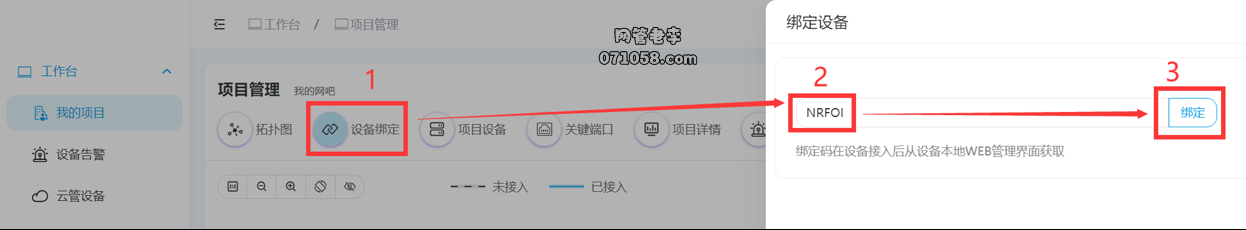

在“项目管理”页面，点击“设备绑定”按钮，进入绑定设备页面。输入交换机WEB页面的“云维绑定码”。点击“绑定”按钮。

7.3 远程查看交换机
网页出现提示“绑定成功”后，刷新网页

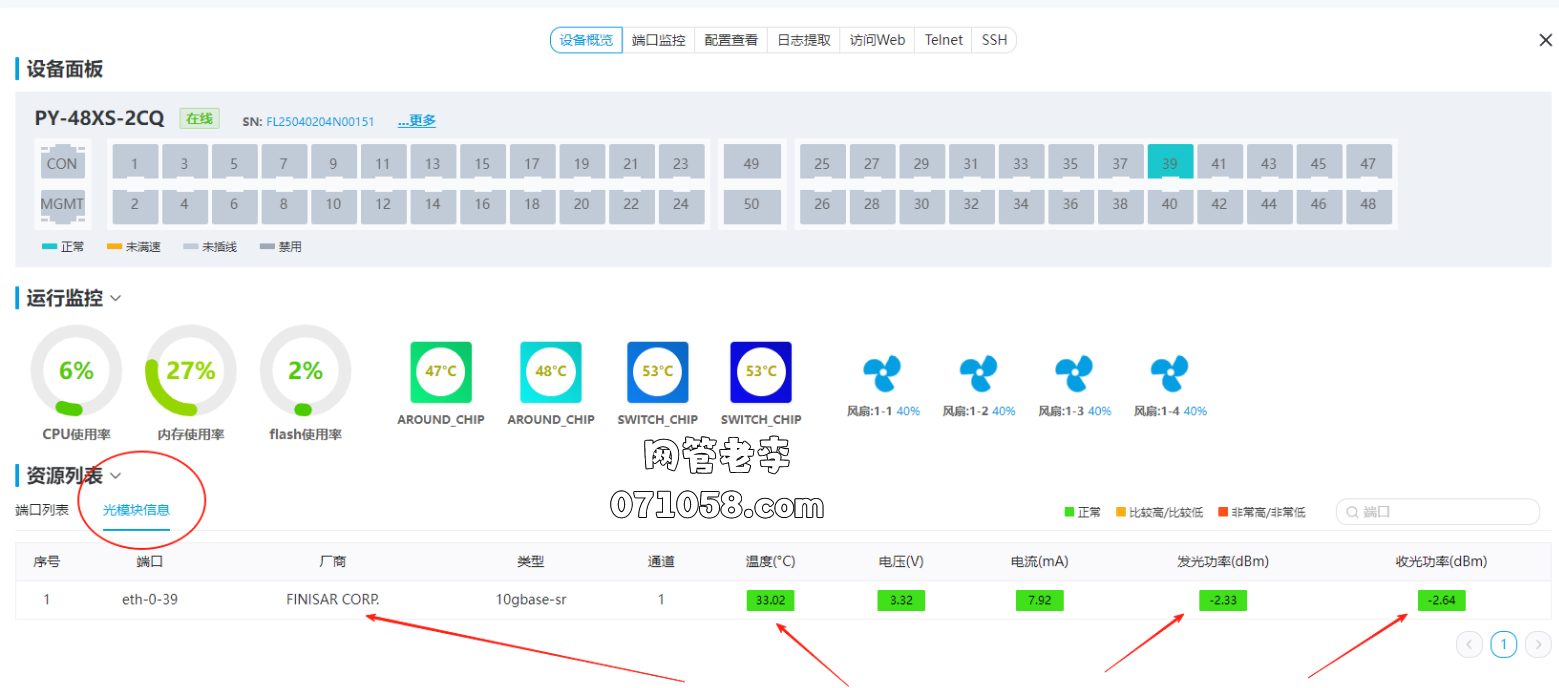

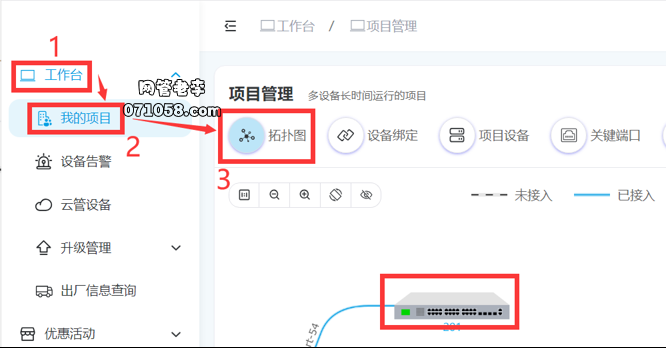

“项目管理”页面出现已绑定的交换机图示，表示这台交换机已经成功绑定到这个网吧项目。点击进去就可以管理这个交换机了
